- 间距:0.50~10.0 毫米
- 额定电流 0.5A~15A
- 排数 1~4
- 工作温度:-40°C 至 +125°C
- 电镀 锡/金/银/铟
- 加工范围 THT/SMT/THR
THT(通孔技术)
SMT(表面贴装技术)、
THR(通孔回流焊 = 锡膏中的引脚)。

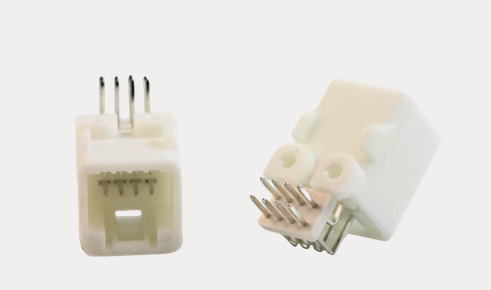

电缆与板的连接
我们开发新的电缆到电路板连接器,为您的应用提供个性化的优势。
- 间距:0.60~13.0 毫米
- 额定电流 0.2A~9A AC/DC
- 耐电压:1500V AC,多 1 分钟
-工作温度:-40°C 至 +105°C
- 导线范围 16AWG~36AWG
电缆对电缆
GSN 提供各种尺寸和款式的电缆对电缆连接器,为客户提供更多保障,从而提高路由适应性和可靠性。
- 电缆芯数从 1 芯到 128 芯不等
- TPA(端子位置保证)设计
- CPA(连接器位置保证)设计
- 小线径 36 AWG 压接技术
- 工作温度:-40°C 至 +105°C
- 1500V AC 耐压
- 降额和柔性测试
- UL758 认证

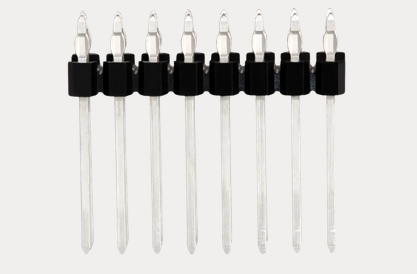

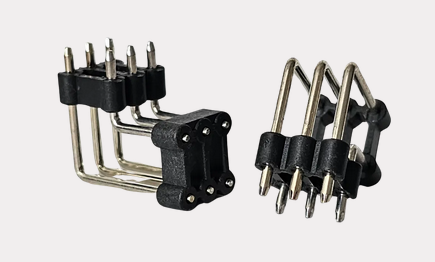

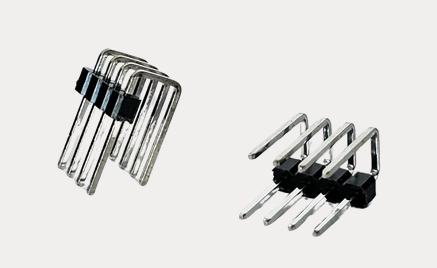

汽车销顶设计
- 冲压和车削触点
- 装配类型 压入或模制
- 定制电镀
- 间距:1.0 毫米 - 5.0 毫米(可定制间距)
- 额定电流:30°C 温升时高达 10A
- THT、THR、SMT
THT(通孔技术)
SMT(表面贴装技术)、
THR(通孔回流焊 = 管脚粘贴)。

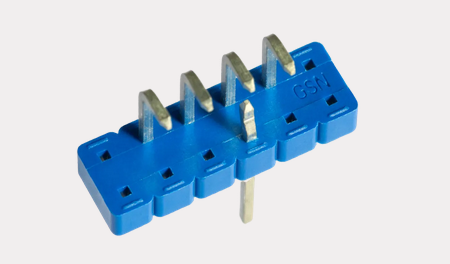

汽车压接配合
- 开合压接端子
- 触点和 PCB 冷焊
- 无焊桥/飞溅
- 无不良焊点/无热应力
- 无污染物质
- 触点可互换
- 优异的导电化合物
- 节省额外的焊接成本 符合 IEC 60352-5 标准
电池管理
- 定制的技术和机械特征
- 定制电镀
- 额定电流 1A ~3A
- 可承受 1000 VAC 高压
- LV-214 认证,USCAR-2 认证。
- 通过 EIA 364 认证

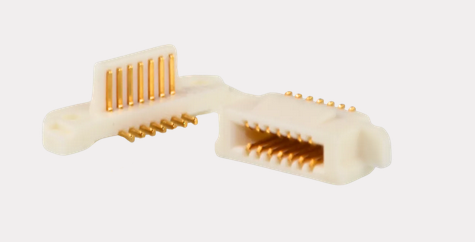

医用微小间距
GSN微型定制连接器的小间距0.3 mm。
- 生物相容性材料。
- 通过 ISO 13485 认证
家用电器
- 采用定制的技术和机械特征
- 定制电镀
- IP68 防水防尘等级
- 100,000 次振动测试
LIF 和 ZIF
ZIF(零[敏感词]力)和 LIF(低[敏感词]力)连接器在计算机硬件、医疗设备和机器人等各种电子设备中发挥着关键作用。
它们有助于集成电路 (IC) 和印刷电路板 (PCB) 等元件之间的无缝连接。它们的设计使元件的[敏感词]和拔出不需要过大的力,
从而降低了损坏元件和印刷电路板的风险。
示例1:

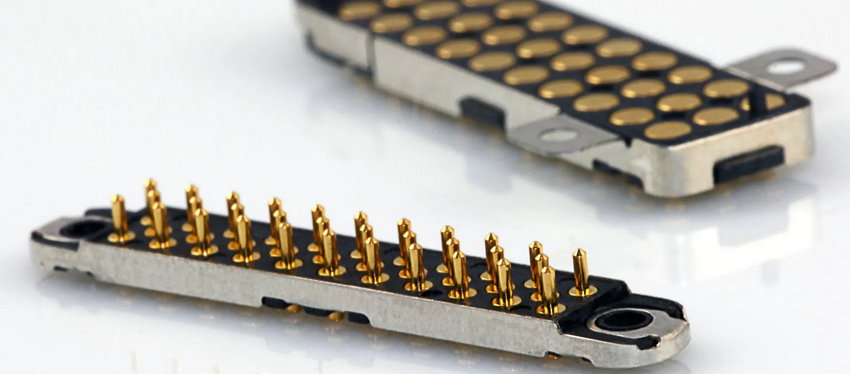

新一代微型弹簧销
弹簧销连接器由包含弹簧和销的管件组成。弹簧推挤引脚紧贴PCB上的接触垫,并产生可靠且抗振动的电接触。
可选的定制设计销,且弹簧压力和工作高度符合您的规格。可提供全自动装配的取放盖。可选的定制设计,包括不同形状的引脚和连接器外壳、屏蔽、封装或兼容的凹侧连接。
示例2:

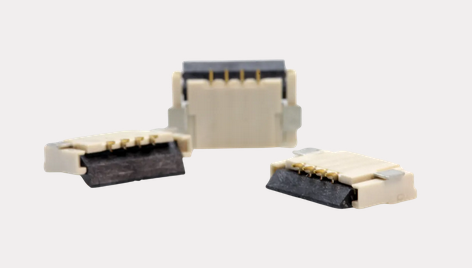

下一代FFC 易配 & 安全配
易配
由于锁扣连接到后部,大规模生产期间可以更加容易和快捷地[敏感词]电缆。
内部触点排成两行进行双接触,支持将配备顶部和底部触点的电缆[敏感词]同一连接器中。
连接器间距为0.3 mm、0.5 mm和1.0 mm。
这种创新型触点系统已经通过了所有标准振动测试(SMBT、道路车辆测试等),即使是振动车辆,也可保证非常可靠的接触。
安全配
闩锁系统确保电缆上的锁销与连接器接合。
只有正确[敏感词]电缆,连接器才会闭合。
闩锁系统确保牢固地[敏感词]电缆以及非常高的保持力。
抗振动的可靠机械和电气连接。
示例3:
下一代1.0 mm线与板的连接
下一代1.0 mm专为设计解决组装困难的条件,无论是在特殊的组装速度和作用力要求下,还是在难以组装的电缆位置。使用专用的导轨防呆。塑料外壳采用有效的防损改进设计。
